19 agosto 2009

Ligando um joystick de SNES no PC - Aprenda a fazer o seu!

1. Introdução

A adaptação de um joystick de SNES (Super Nintendo Entertainment System) para utilização em seu computador, através da porta paralela (LPT), é um processo bastante simples porém requer um pouco de prática na utilização de ferro de solda.

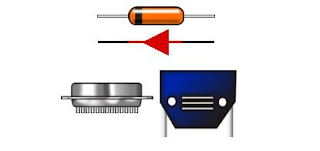

2. Lista de componentes

Para fazer a adaptação você precisará dos seguintes itens:
  • 5 diodos 1N914 ou 1N4148
  • 1 conector DB-25 macho com capa
  • Ferro de solda
  • Solda

3. Iniciando a adaptação

Corte a extremidade do cabo do joystick de SNES (a extremidade que conecta ao SNES), e passe um pouco de solda nas extremidades dos fios. Recomenda-se que ao invés de cortar o cabo você utilize um cabo de extensão do joystick de SNES e faça adaptação na ponta do mesmo.

4. Esquema de montagem Veja acima o esquema de montagem. Solde os fios conforme o desenho acima.

5. Esquema de montagem em caso de problemas

Após a montagem, caso seu controle não funcione corretamente, é devido a porta paralela não estar fornecendo a voltagem necessário para isto. Será necessário então adicionar uma alimentação externa de 5V, através de uma fonte ou do próprio computador.
6. Instalação do Software
Você pode encontrar os driver para Windows XP/2000 (PPJoy) no seguinte endereço: http://www.simtel.net/product.php?id=75176
Após instalar o PPJoy, vá ao Painel de Controle e clique no ícone chamado "Parallel port Joysticks".

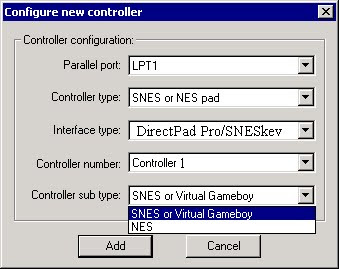

Na nova janela que será aberta, clique no botão "Add...". Na janela "Configure new controller" setar "Parallel port" para "LPT1", "Controller type" para "SNES ou NES pad", "Interface type" para "DirectPad Pro/SNESkey", "Controller number" para "Controller 1", e "Controller sub type" para "SNES ou Virtual Gameboy". Pressione "Add" para finalizar a instalação.

Agora você pode configurar seu controle como padrão do sistema, através do Painel de Controle, na opção "Controladores de Jogo" ou "Game Controllers".

7. Tudo pronto! Agora é só jogar!

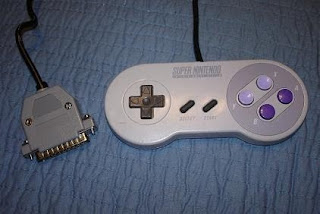

Tudo pronto! Agora basta você fechar o conector DB-25 com a capa, conectar em seu computador e calejar os dedos de tanto jogar.. rsrs

Via: ArcadeBr
