Desmontando o Dreamcast

Como Desmontar seu Dreamcast por Completo!

Bom, em primeiro lugar, pra você começar, você precisa de uma chave Philips, média, conforme a foto abaixo, estar descalço para ter certeza que não ira queimar nenhum componente com eletricidade estática, ter paciência e ter muito cuidado ao mexer dentro do seu DC! Separe todos os parafusos em um local descente e lembre de onde você tirou cada um deles! Bom, e é claro, se você quebrar o seu DC, problema seu, eu já fiz isso com o meu e ele continua inteirão! Foto 1 – Chave Phillips:

Bom, em segundo lugar, você precisa tirar os quatro parafusos principais que estão marcados na foto abaixo! Para poder retirar todos você precisa remover o modem do DC também… Foto 2 – Parte de baixo do DC:

Apos remover os 4 parafusos, vire o DC de volta para a sua posição normal e retire a parte superior, o que você verá será isso: Foto 3 – Interior do DC:

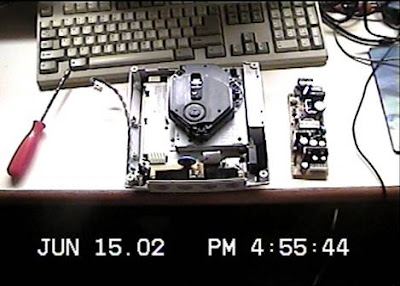

Como você pode ver, existem 3 partes bem definidas do DC. A primeira é a fonte de alimentação, a peça da esquerda, que converte 110Volts em 3.3V, que alimenta o canhão de laser, 5V que alimentam a ventoinha e 12V para a placa mãe! Depois abaixo tem a Sub-Placa que tem a bateria recarregável, que na foto é aquela pastilha azul, mas a cor pode variar. Curiosidade: O nome da placa mãe do DC é Katana, um dos nomes que o DC iria receber! Agora nosso próximo passo, é retirar a fonte, você deve primeiro, remover um cabo que está ligado na fonte, que é o cabo de on/off do DC (ele está ligado na chave liga/desliga do DC), depois disso, retire os dois parafusos, e então, levante cuidadosamente a fonte, puxando também pela parte frontal para não entortar nenhum pino da placa mãe que está ligado na fonte. Após você retirar a fonte, retire o plástico isolante de calor que está abaixo dela. Foto 4 – DC sem fonte:

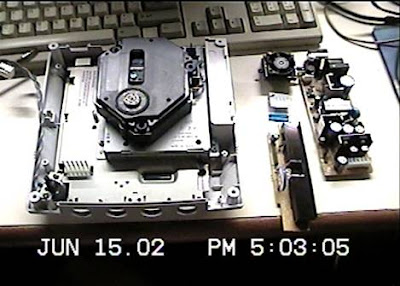

Beleza, agora continuaremos nossa jornada retirando a ventoinha e a sub placa do DC. Para retirar a ventoinha, sem segredos, desparafuse ela e desconecte o cabo. Agora, retire os 4 parafusos que estão ao redor dos conectores dos controles, retire o cabo que liga a plaquinha à placa mãe. Pode ocorrer da luzinha do DC acender… São os capacitores descarregando. Foto 5 – DC Sem fonte, sem ventoinha e sem a sub-placa:

Legal, agora é hora de retirar o canhão de laser! Pode parecer complicado, mas pelo contrário, é muito fácil! Primeiramente retire os três parafusos que prendem ele à base, não se confunda, um está bem à direita e abaixo, perto de onde ficava a ventoinha, os outros 2 estão um perto da etiqueta de aviso, perto da entrada de força e o outro logo abaixo… O canhão é uma parte grande com uma base metálica, não é somente a parte preta não! Para retirá-lo, tire-o como se fosse um cartucho, pois ele está conectado à placa mãe por um conector! Para você saber onde aplicar a força para retirar, olhe onde está o conector, que está indicado na foto abaixo! Foto 6 – DC sem canhão de laser:

Agora você está na reta final, você retirou todos os periféricos e falta somente retirar as placas metálicas que cobrem a placa mãe. Retire TODOS os parafusos que você puder encontrar, tenha certeza que tirou todos, que são muitos! Agora retire a placa de ferro e repare que ela vem c/ a placa mãe, e uma placa de ferro permanece no fundo do DC! Cuidadosamente "descole” a placa mãe da metálica e… TCHARAM! . Você desmontou o seu DC por completo! Você pode reparar q a placa metálica tem um grande dissipador de calor pros processadores do DC! Que são bem evidentes, um enorme e um pequeno, eu deduzo que o maior seja o gráfico e o menor a CPU! Na esquerda tem a memória e na direita entre os processadores e o conector do canhão de laser, tem a bios do DC! Foto 7 – Placa mãe do DC:

Bom, é isso né! Remontar o DC é idiota de fácil, basta somente ter cuidado e colocar os parafusos certos que não tem erro! Foto 8 – DC Montadinho agora:
