Instalando S-video e Stereo no Mega Drive

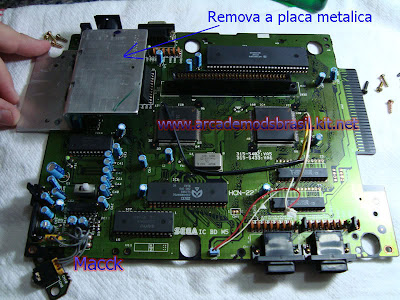

Mod para colocar S-vídeo e estéreo no Mega Drive. Modelos: Mega Drive Tec Toy 1 e 2, Mega Drive 1 japonês e Sega Genesis 1. Outros modelos eu nunca abri para testar,portanto faça por sua conta e risco. Antes de iniciar, LEMBRE-SE, não me responsabilizo por danos causados ao seu Mega Drive 1- Ferramentas necessárias: Ferro de solda, estanho, chave philips, alicate pequeno de corte, furadeira ou mini-retífica. 2- Materiais: 6 Cabos flexíveis 26AWG coloridos (25cm cada),resistores 75.Ohms (2x),capacitores eletrolíticos 220uf 16v e uma pequena placa já perfurada. 3- Descobrindo o chip correto: Abra todo o mega drive e remova-o da carcaça plástica (não vou colocar aqui como se faz isso,pois é muito simples), feito isso você terá somente a placa do videogame em mãos. Remova a placa metálica mostrada na foto abaixo (ela é presa por 4 parafusos): Após remover a placa metálica voce terá acesso ao chip de video da Sony (CXA-1145P) como mostra a imagem abaixo: Pronto, agora já sabemos quem é o cara que vai nos enviar os sinais para o Separated Video (S-video). 4- Montando o "booster": Bom, para que esse esquema funcione não adianta simplesmente ligar os fios e boa, precisa-se de um pequeno e simples circuito para eliminar e "amplificar" o sinal. Chegou a hora de utilizar-se 2 dos 6 cabos 26AWG (azul e roxo), os resistores, os capacitores e a pequena placa pré-perfurada. A imagem abaixo mostra como deve ser montado o pequeno circuito.Dica:Após montar o pequeno circuito pegue um pedaço de fita isolante e passe em volta da placa afim de isolá-la de um possível curto-circuito com o resto do aparelho. 5- Identificando os pinos e suas funções: Agora precisamos começar a ligar os 3 cabos 26AWG (azul,roxo e marron) no chip da Sony,para isso precisamos saber quais pinos devemos ligar, o que eles representam e ondem devem ir. A imagem abaixo mostra os pinos mais importantes e os pinos que vamos ligar. Os pinos que vamos precisar são:15 | 16 | 24.A imagem abaixo mostra onde deve ir cada pino. Funções dos pinos: 15 - saída Croma (cabo roxo) 16 - saída Luma (cabo azul) 24 - Terra (ground) (cabo marron) Atenção : Caso você solde os cabos 15 e 16 invertidos a imagem ficará horrivel, se isto acontecer é só invertelos que vai funcionar corretamente. 6-Extraindo a saída estéreo: Bom essa parte é a mais simples de todo o mod, as imagens abaixo mostram exatamente onde se liga os ultimos 3 cabos 26AWG [vermelho(left),branco(right) e preto(ground)] Sim, a saída será a mesma do fone de ouvido. Vire a plaquinha do fone de ouvido e solde os cabos nas posições indicadas. Dica: Sempre os cabos TERRA/GROUND são soldados na parte externa dos conectores RCA, nunca na parte interna. 7- Colocando os conectores: Bom, chegou a vez da furadeira/mini-retifica. Com ela faça os furos onde você vai colocar os conectores, a imagem abaixo mostra onde eu fiz os furos no meu Sega Genesis. Dica: Antes de furar, utilize um paquímetro para medir os diâmetros dos furos, pois já vi muitos aparelhos que foram furados errados, torto e outras coisas que acabam com o mod. 8 - Finalizando: Após feito todo o mod, verifique se nenhum cabo está desencapado e encostando na placa do Mega, verifique se quando fechar o aparelho nada vai esmagar os cabos. NÃO SE ESQUEÇA de colocar a placa metálica de volta pois sem ela seu mega vai fritar em menos de 10 minutos. Monte o Mega Drive de volta e divirta-se. Abaixo, deixo algumas imagens comparativas entre a saída original composto e o S-vídeo adaptado: S-vídeo (em cima) e vídeo composto original (em baixo) Nas fotos não aparece muita diferença....mas acreditem...ao vivo a diferença é BEM perceptiva. O custo de material nao passa dos R$30,00 e se faz isso em menos de 1hora.....agora caso voce nao possua as ferramentas aí ou voce empresta ou vai ficar um pouco mais salgado fazer a adaptação.
Share this post
  • Share to Facebook
  • Share to Twitter
  • Share to Google+
  • Share to Stumble Upon
  • Share to Evernote
  • Share to Blogger
  • Share to Email
  • Share to Yahoo Messenger
  • More...

5 comentários

  1. Olá fiz a adaptação e deu certo, a imagem ficou bem melhor que com o viedo composto.
    Porém quando ligo o Mega, bem no inicio depois de aparecer o logotipo azul da SEGA a imagem fica oscilando pra cima e pra baixo uns 3 sgundos e depois estabiliza. O que será que houve?
    Abs
    Alexandre de Curitiba

    ResponderExcluir
    Respostas
    1. Oi Alexandre

      Também sou de Curitiba e estou com dificuldade pra encontrar alguém que faça o mod no meu aparelho. Você fez sozinho ou procurou um profissional? Pode me passar algum contato?
      Eu tenho dois aparelhos mega drive 3, modelo Tec Toy com o mesmo chip e arquitetura interna. Você acha que dá certo?

      Abraço

      Excluir
  2. Fiz aqui e ficou tudo preto, ground pega direto do chip ou do av port ? outros tutoriais sempre é da av port, pelo oque entendi é só ligar no pino 24 e no conector s-video?

    ResponderExcluir
  3. Ola Amigo , gostaria de saber se posso usar valores semelhantes ou Maiores de Resistores e Capacitores . exemplo: eu tenho um resistor de 150Ohm Ou menos , e tbm tenho capacitores de 470uf 16 V , Gostaria de saber se posso usar esses Componentes para tal adaptação ... Obrigado :D

    ResponderExcluir
  4. Tenho uma pergunta e se puderem me ajudar ficaria grato tenho um Megavision mais a saida din dele e de 5pin e troquei por uma din 8pin mais a tela ficou um pouco escura tem como alguem me ajudar !! Tb notei que fica um pouco fora de foco meio tremula a imagem!!

    ResponderExcluir
