Destravando o Mega Drive japonês.

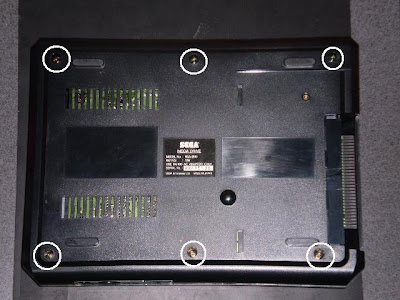

Trago esse tutorial para ajudar todos aqueles que não querem usar ou não possuem um cartucho adaptador para jogar jogos americanos no Mega japonês. Tentarei explicar da maneira mais fácil possível, para que todos aqueles que mesmo ser ter muita experiência possam fazê-lo, porem: - Use por seu próprio risco, portanto se você não tem certeza ou não sabe fazer o uso correto do soldador e outros componentes, peça ajuda para quem saiba! O criador do tutorial não se responsabiliza por danos no seu console. Use com cuidado, ou você poderá danificar permanentemente seu Mega Drive! - Esse tutorial não visa nenhum lucro. Se quiserem usar em algum site, por favor, coloquem o devido crédito ao autor! Destravando o Mega Drive Japonês (modelo HAA-2510) O que você vai precisar: - Um ferro de solda; - Estanho; - Uma chave de duas fases; - Um estilete; - Uma chave Phillips; - 1/2 metro de fio para componentes eletrônicos. Abrindo seu console Atenção: Evite o contato direto nos componentes da placa, a energia estática poderá danificar seu console, tendo como resultado o mal funcionamento ou a perda total do console. São 6 parafusos:

Para evitar riscos no console, recomendo recobrir a mesa com um pano macio (toalha) ou borracha. Retirando a tampa e desconectando o cabo do LED Logo que você a retirar os 6 parafusos, volte o console para a posição normal e abra o console com cuidado, pois o cabo do LED é curto e esta conectado na tampa. você vai ver dois fios entortados (foto), prendendo o conector do LED; volte-os para a posição normal (reto) e puxe o conector com cuidado. Pronto, agora a tampa esta solta e você pode trabalhar sossegado só com a parte de baixo do console.

Retirando a placa do console 10 parafusos. Cuidado para não misturar, dois são diferentes, os do conector do cartucho

Evite colocar a placa em lugares ásperos ou com poeira, prefira colocá-la em cima de um lugar emborrachado. Localizando os pontos de solda Extremamente simples. São apenas dois pontos de solda: JP1. Como na imagem, os pontos onde você vai soldar os dois fios. Mas ainda não é a hora de soldar. Vista geral da placa

Em detalhe

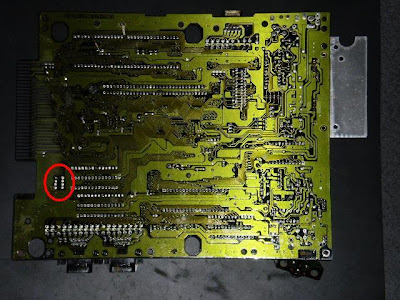

Localizando a trilha a ser cortada Na parte de baixo da placa, teremos que cortar o contato de uma trilha, para que o jumper funcione corretamente, senão, mesmo fazendo o jumper, apenas o sistema japonês funcionara (aconteceu a primeira vez comigo). Um estilete é recomendado. Não use faca comum, porque você pode estragar a placa do seu querido Mega Drive. Vista geral da parte de baixo placa e local da trilha a ser cortada

Detalhe da trilha

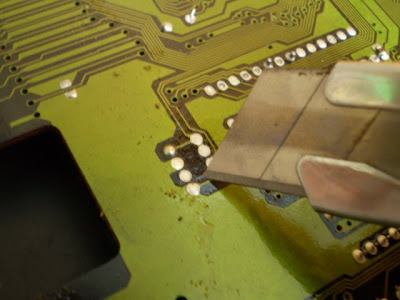

Cortando a trilha

Detalhe da trilha já cortada

Soldando os fios Esta fase, eu recomendo que se tenha um mínimo de experiência com ferro de solda de estanho, pois você pode "fritar" algum contato, ou algum componente e se isso acontecer... Adeus ao seu velho e bom Mega Drive. Não é difícil, mas fica ai o conselho! Parte 1: Soldando os fios na chave. Esse parte é fácil, é só soldar os fios, um em cada terminal. A foto a seguir é de uma chave de três fases (esqueci de tirar a foto da chave de duas fases, usada nesse Mega do tutorial, fica ai para se ter uma base, pois é o mesmo procedimento). Soldando os fios na chave

Parte 2: Soldando os fios na placa do Mega Drive. A hora do cuidado, são só dois pontos de solda (JP1), mas o suficiente para os inexperientes queimarem os circuitos e componentes vizinhos. Mas vamos lá! Detalhe dos fios soldados nos pontos JP1

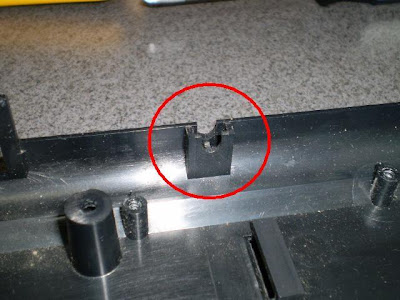

Observação: Se você não esta encontrando os pontos a serem feito o jumper, eles podem serem vistos no inicio do tutorial. Pronto! Os fios e a chave já estão feitas, mas ainda falta o Local de encaixe da chave seletora Este é um ponto em que muitos discutem, furar ou não o console, colocar em um lugar de fácil acesso (em cima, geralmente) ou escondê-lo para manter a aparência original do console (geralmente na parte traseira do console). Eu, particularmente, não gosto de furar o console, então eu prefiro colocar em um local que já esta praticamente "pronto" pra encaixar, mas mesmo assim teremos que dar umas "estiletadas" nele. É naquele furinho, que ninguém sabe pra que é, que tem na parte de trás do Mega (parece até que foi feito pra colocar uma chave seletora justamente ali). Vista da parte plástica para o encaixe da chave seletora

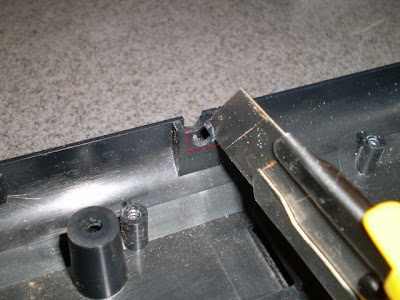

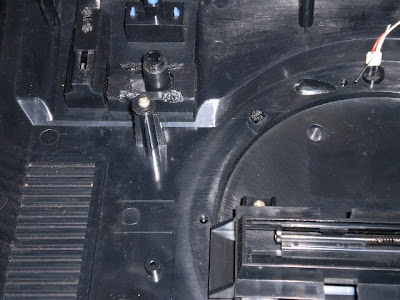

Cortando a parte plástica - reparem na parte indicada em vermelho

A chave, já encaixada

Eu não me lembro da medida exata da chave seletora, então recomendo medir o espaço da parte plástica onde será encaixada a chave e comprar uma que seja do mesmo tamanho. Vista do console com a chave, totalmente escondida na parte de trás.

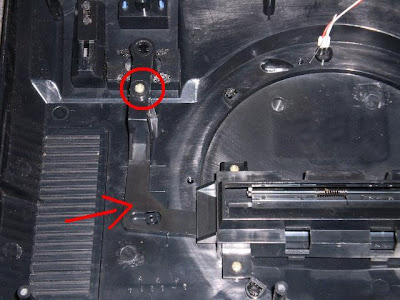

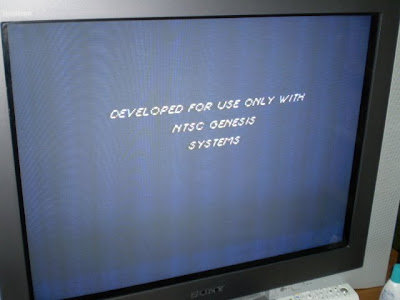

Ponha todos os 10 parafusos de volta. Pronto! A placa já esta pronta, mas não se esqueça de conectar o cabo do LED de volta e... Tirar a trava de plástico da tampa do console...? Simples, apenas um parafuso, nem precisa explicar! Com a trava...
