Como destravar um NES original?

Para Destravar o seu Nes será necessário: 1 Chave Philips
1 Faquinha ou uma pinça.

Ao destravar o console, ele será capaz de rodar todo tipo de cartuchos de 72 pinos, seja pirata ou original. Boa sorte!

Passo 1 - Abrindo o NES
Para você detravar seu NES, obviamente ele precisa estar aberto. Comece abrindo como mostra o diagrama abaixo, retirando todos os parafusos com uma chave philips:

Passo 2 - Desparafusando o chip

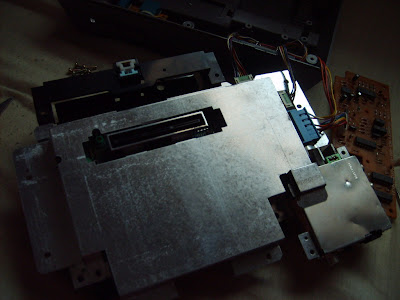

Agora, com o NES aberto, você precisa desparafusar a placa de metal do console e ainda a placa preta que reveste o cartucho; para poder virá-la de cabeça para baixo. Desparafuse, onde mostra abaixo:

Vale lembrar que tem que ser tirado essa placa laranja e em baixo dela também, como mostra abaixo:Passo 3 - Destravando o seu NES
Com a placa desparafusada, vire-a de cabeça para baixo e desencaixe aquela proteção de metal.

Você notará, que na placa, encontram-se vários chips de formas e tamanhos. Dentre eles existe um identificado por (C)1985 Nintendo.

Pegue a pinça, ou a faquinha e arranque/desconecte apenas o quarto pininho, na parte de baixo do chip; exatamente como mostra a figura abaixo. Tome cuidado para não danificar outro pino ou nenhuma outra parte da placa.

Pronto, se você seguiu as instruções corretamente, recoloque a chapa de metal, vire a placa como estava, e monte de novo seu NES. Quando você ligar, notará que aquela luzinha não pisca mais… Feito!

Agora qualquer cartucho padrão 72 pinos rodará no seu console!!!

Via: Forum Adrenaline
